32f469i-disc_led.c ファイル

32F469IDISCOVERY LEDドライバ [詳解]

#include "device.h"
#include "stm32f4xx_hal.h"
#include "stm32f4xx_hal_gpio.h"

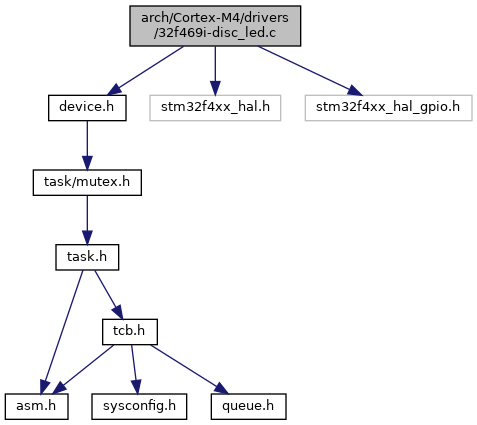

32f469i-disc_led.c の依存先関係図:

[ソースコード]

マクロ定義
#define	GPIO_LED1   (GPIOG)
#define	RCC_AHBPeriph_GPIO_LED1   (RCC_AHB1ENR_GPIOGEN)
#define	LED_D1   (GPIO_PIN_6)
#define	LED1_IO_HI(x)   (((GPIO_LegacyTypeDef *)GPIO_LED1)->BSRR = x)
#define	LED1_IO_LO(x)   (((GPIO_LegacyTypeDef *)GPIO_LED1)->BRR = x)
#define	LED_D1_OFF()   LED1_IO_HI(LED_D1) /* Active Low */
#define	LED_D1_ON()   LED1_IO_LO(LED_D1) /* Active Low */
#define	GPIO_LED2   (GPIOD)
#define	RCC_AHBPeriph_GPIO_LED2   (RCC_AHB1ENR_GPIODEN)
#define	LED_D2   (GPIO_PIN_4)
#define	LED2_IO_HI(x)   (((GPIO_LegacyTypeDef *)GPIO_LED2)->BSRR = x)
#define	LED2_IO_LO(x)   (((GPIO_LegacyTypeDef *)GPIO_LED2)->BRR = x)
#define	LED_D2_OFF()   LED2_IO_HI(LED_D2) /* Active Low */
#define	LED_D2_ON()   LED2_IO_LO(LED_D2) /* Active Low */
#define	GPIO_LED3   (GPIOD)
#define	RCC_AHBPeriph_GPIO_LED3   (RCC_AHB1ENR_GPIODEN)
#define	LED_D3   (GPIO_PIN_5)
#define	LED3_IO_HI(x)   (((GPIO_LegacyTypeDef *)GPIO_LED3)->BSRR = x)
#define	LED3_IO_LO(x)   (((GPIO_LegacyTypeDef *)GPIO_LED3)->BRR = x)
#define	LED_D3_OFF()   LED3_IO_HI(LED_D3) /* Active Low */
#define	LED_D3_ON()   LED3_IO_LO(LED_D3) /* Active Low */
#define	GPIO_LED4   (GPIOK)
#define	RCC_AHBPeriph_GPIO_LED4   (RCC_AHB1ENR_GPIOKEN)
#define	LED_D4   (GPIO_PIN_3)
#define	LED4_IO_HI(x)   (((GPIO_LegacyTypeDef *)GPIO_LED4)->BSRR = x)
#define	LED4_IO_LO(x)   (((GPIO_LegacyTypeDef *)GPIO_LED4)->BRR = x)
#define	LED_D4_OFF()   LED4_IO_HI(LED_D4) /* Active Low */
#define	LED_D4_ON()   LED4_IO_LO(LED_D4) /* Active Low */

関数
static void	LED_Configuration (void)
static int	led_register (struct st_device *dev, char *param)
	LEDドライバの登録 [詳解]
static int	led_getc (struct st_device *dev, unsigned char *rd)
	LEDの状態を取得する [詳解]
static int	led_putc (struct st_device *dev, unsigned char ch)
	LEDの状態を設定する [詳解]

変数
static unsigned char	led_stat
const struct st_device	led_device
	LEDドライバ [詳解]

詳解

32F469IDISCOVERY LEDドライバ

日付

2018.08.15

著者

Takashi SHUDO

LD1(Green) PG6 LD2(Orange) PD4 LD3(Red) PD5 LD4(Blue) PK3

32f469i-disc_led.c に定義があります。

関数詳解

led_getc()

static int led_getc ( struct st_device *  dev, unsigned char *  rd  )

static

LEDの状態を取得する

引数

[out]

rd

LEDデータポインタ

戻り値

!=0:データあり 0:データ無し

32f469i-disc_led.c の 117 行目に定義があります。

led_putc()

static int led_putc ( struct st_device *  dev, unsigned char  ch  )

static

LEDの状態を設定する

引数

[out]

ch

LEDデータポインタ

戻り値

1:正常終了,!=0:エラー

32f469i-disc_led.c の 131 行目に定義があります。

led_register()

static int led_register ( struct st_device *  dev, char *  param  )

static

LEDドライバの登録

引数

[in]

param

未使用

戻り値

!=0:エラー

32f469i-disc_led.c の 101 行目に定義があります。

変数詳解

led_device

const struct st_device led_device

初期値:

= {
        .name           = DEF_DEV_NAME_LED,
        .explan         = "32F469I-Discovery LED",
        .register_dev   = led_register,
        .getc           = led_getc,
        .putc           = led_putc,
}

LEDドライバ

32f469i-disc_led.c の 162 行目に定義があります。
