グラフィック関連のコマンド [詳解]
#include "sysconfig.h"#include "gadgetseed.h"#include "shell.h"#include "str.h"#include "timer.h"#include "font.h"#include "console.h"#include "tprintf.h"#include "file.h"#include "memory.h"#include "device/video_ioctl.h"#include "graphics.h"#include "jpegdec.h"

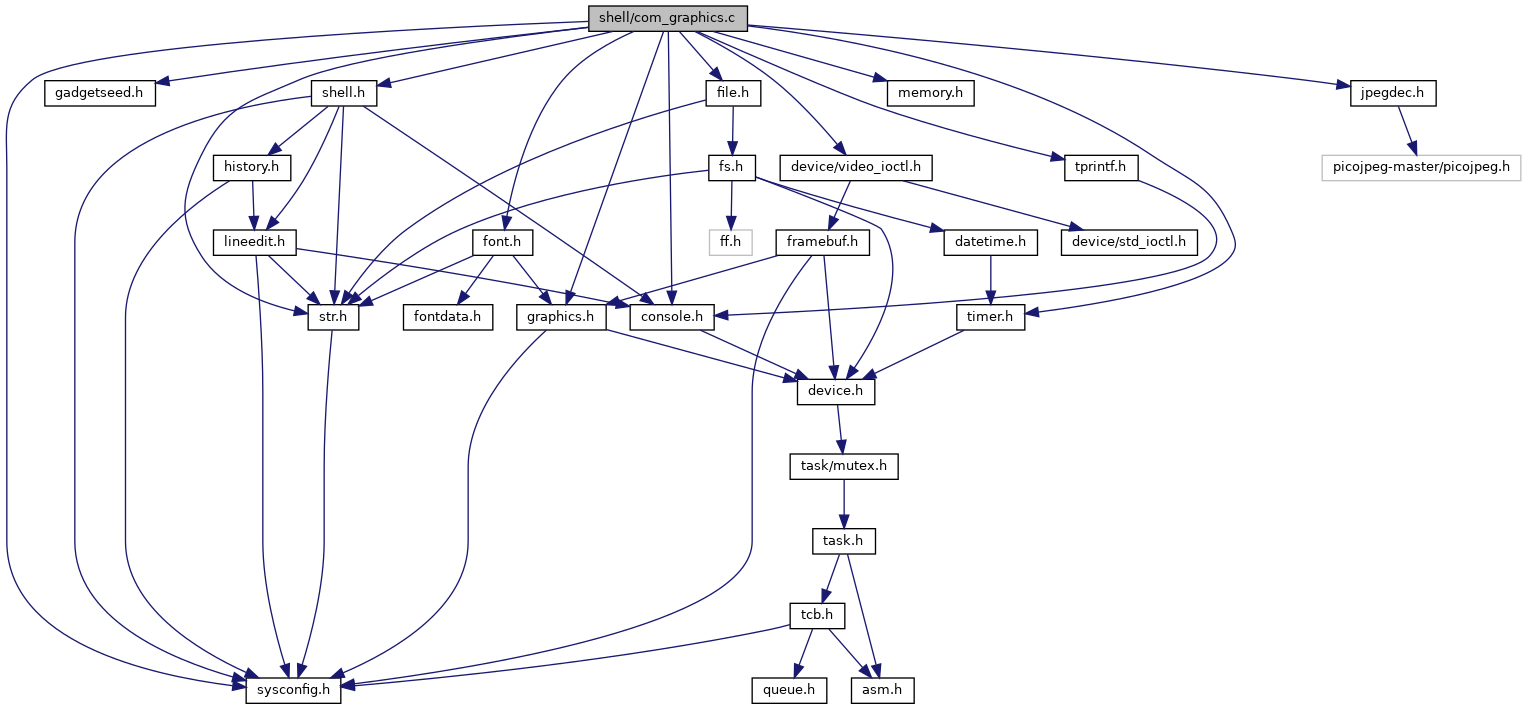

com_graphics.c の依存先関係図:
マクロ定義 | |
| #define | BUFSIZE 256 |
関数 | |
| static int | drawmode (int argc, uchar *argv[]) |
| static int | forecolor (int argc, uchar *argv[]) |
| static int | backcolor (int argc, uchar *argv[]) |
| static int | cls (int argc, uchar *argv[]) |
| static int | point (int argc, uchar *argv[]) |
| static int | hline (int argc, uchar *argv[]) |
| static int | vline (int argc, uchar *argv[]) |
| static int | drawrect (int argc, uchar *argv[]) |
| static int | fillrect (int argc, uchar *argv[]) |
| static int | roundrect (int argc, uchar *argv[]) |
| static int | roundfillrect (int argc, uchar *argv[]) |
| static int | cliprect (int argc, uchar *argv[]) |
| static int | drawline (int argc, uchar *argv[]) |
| static int | setfont (int argc, uchar *argv[]) |
| static int | proportional (int argc, uchar *argv[]) |
| static int | drawchar (int argc, uchar *argv[]) |
| static int | drawcode (int argc, uchar *argv[]) |
| static int | drawstr (int argc, uchar *argv[]) |
| static int | fontpreview (int argc, uchar *argv[]) |
| static int | circle (int argc, uchar *argv[]) |
| static int | fcircle (int argc, uchar *argv[]) |
| static int | ellipse (int argc, uchar *argv[]) |
| static int | fellipse (int argc, uchar *argv[]) |
| static int | scrollv (int argc, uchar *argv[]) |
| static int | jpeg (int argc, uchar *argv[]) |
| static int | vertex4_region (int argc, uchar *argv[]) |
| static int | display_frame (int argc, uchar *argv[]) |
| static int | draw_frame (int argc, uchar *argv[]) |
| static int | sector (int argc, uchar *argv[]) |
| static int | enlargedbitmap (int argc, uchar *argv[]) |
詳解
グラフィック関連のコマンド
- 日付
- 2008.04.08
- 2007.04.22
graphコマンド
graph コマンドには以下のサブコマンドがあります。
| サブコマンド | 機能 | 詳細 |
|---|---|---|
| drawmode | 描画モードを設定する | com_graph_drawmode |
| forecolor | フォアカラーを設定する | com_graph_forecolor |
| backcolor | バックカラーを設定する | com_graph_backcolor |
| cls | 画面を初期化する | com_graph_cls |
| point | 点を描画する | com_graph_point |
| hline | 水平線を描画する | com_graph_hline |
| vline | 垂直線を描画する | com_graph_vline |
| rect | 矩形を描画する | com_graph_rect |
| fillrect | 塗りつぶした矩形を描画する | com_graph_fillrect |
| roundrect | 角の丸い矩形を描画する | com_graph_roundrect |
| roundfrect | 角の丸い塗りつぶした矩形を描画する | com_graph_roundfillrect |
| cliprect | クリッピング領域を設定する | com_graph_cliprect |
| line | 直線を描画する | com_graph_line |
| setfont | 描画するフォントを設定する | com_graph_setfont |
| proport | フォントの描画モード(固定幅/プロポーショナル)を設定する | com_graph_proportional |
| drawchar | 1文字描画する | com_graph_drawchar |
| charcode | 指定文字コードの文字を描画する | com_graph_charcode |
| drawstr | 文字列を描画する | com_graph_drawstr |
| fontpreview | 指定フォントの半角文字をプレビュー描画する | com_graph_fontpreview |
| circle | 円を描画する | com_graph_circle |
| fillcircle | 塗りつぶした円を描画する | com_graph_fillcircle |
| ellipse | 楕円を描画する | com_graph_ellipse |
| fillellipse | 塗りつぶした楕円を描画する | com_graph_fillellipse |
| scrollv | 縦方向に矩形領域をスクロースする | com_graph_scrollv |
| jpeg | JPEGファイルを描画する | com_graph_jpeg |
| png | com_graph_png | |
| vertex4 | 4頂点ポリゴンを描画する | com_graph_vertex4 |
| dispframe | 表示フレームを設定する | com_graph_dispframe |
| drawframe | 描画フレームを設定する | com_graph_drawframe |
| sector | 扇を描画する | com_graph_sector |
| enlbitmap | 拡大したビットマップテストデータを描画する | com_graph_enlbitmap |
com_graphics.c に定義があります。
変数詳解
◆ com_graph_backcolor
|
static |
初期値:
= {
.name = "backcolor",
.command = backcolor,
.usage_str = "<r(0-255)> <g(0-255)> <b(0-255)>",
.manual_str = "Set back color"
}
バックカラーを設定する
com_graphics.c の 151 行目に定義があります。
◆ com_graph_charcode
|
static |
初期値:
= {
.name = "charcode",
.command = drawcode,
.usage_str = "<x> <y> <char_code>",
.manual_str = "Draw charctor code charctor"
}
指定文字コードの文字を描画する
com_graphics.c の 565 行目に定義があります。
◆ com_graph_circle
|
static |
初期値:
= {
.name = "circle",
.command = circle,
.usage_str = "<x> <y> <r>",
.manual_str = "Draw circle"
}
円を描画する
com_graphics.c の 674 行目に定義があります。
◆ com_graph_cliprect
|
static |
初期値:
= {
.name = "cliprect",
.command = cliprect,
.usage_str = "[<x> <y> <xe> <ye>]",
.manual_str = "Set clipping area"
}
クリッピング領域を設定する
com_graphics.c の 405 行目に定義があります。
◆ com_graph_cls
|
static |
初期値:
= {
.name = "cls",
.command = cls,
.manual_str = "Clear screen"
}
画面を初期化する
com_graphics.c の 185 行目に定義があります。
◆ com_graph_dispframe
|
static |
初期値:
= {
.name = "dispframe",
.command = display_frame,
.usage_str = "[frame_num(0|1)]",
.manual_str = "Set display frame"
}
表示フレームを設定する
com_graphics.c の 987 行目に定義があります。
◆ com_graph_drawchar
|
static |
初期値:
= {
.name = "drawchar",
.command = drawchar,
.usage_str = "<x> <y> <char>",
.manual_str = "Draw charctor"
}
1文字描画する
com_graphics.c の 540 行目に定義があります。
◆ com_graph_drawframe
|
static |
初期値:
= {
.name = "drawframe",
.command = draw_frame,
.usage_str = "[frame_num(0|1)]",
.manual_str = "Set draw frame"
}
描画フレームを設定する
com_graphics.c の 1011 行目に定義があります。
◆ com_graph_drawmode
| const struct st_shell_command com_graph_drawmode |
初期値:
= {
.name = "drawmode",
.command = drawmode,
.usage_str = "<mode(0|1|2)>",
.manual_str = "Set draw mode(0:NORMAL,1:REVERSE,2:FOREONLY)"
}
描画モードを設定する
設定可能なモードは以下
0:標準
1:フォアカラーとバックカラーを逆に描画する
2:フォアカラーのみ描画する
com_graphics.c の 97 行目に定義があります。
◆ com_graph_drawstr
|
static |
初期値:
= {
.name = "drawstr",
.command = drawstr,
.usage_str = "<x> <y> <strings> [width]",
.manual_str = "Draw charctor code charctor"
}
文字列を描画する
com_graphics.c の 590 行目に定義があります。
◆ com_graph_ellipse
|
static |
初期値:
= {
.name = "ellipse",
.command = ellipse,
.usage_str = "<x> <y> <rx> <ry>",
.manual_str = "Draw ellipse"
}
楕円を描画する
com_graphics.c の 724 行目に定義があります。
◆ com_graph_enlbitmap
|
static |
初期値:
= {
.name = "enlbitmap",
.command = enlargedbitmap,
.usage_str = "<x> <y> <r>",
.manual_str = "Draw enlarged bitmap sample data"
}
拡大したビットマップテストデータを描画する
com_graphics.c の 1062 行目に定義があります。
◆ com_graph_fillcircle
|
static |
初期値:
= {
.name = "fillcircle",
.command = fcircle,
.usage_str = "<x> <y> <r>",
.manual_str = "Draw fill circle"
}
塗りつぶした円を描画する
com_graphics.c の 699 行目に定義があります。
◆ com_graph_fillellipse
|
static |
初期値:
= {
.name = "fillellipse",
.command = fellipse,
.usage_str = "<x> <y> <rx> <ry>",
.manual_str = "Draw fill ellipse"
}
塗りつぶした楕円を描画する
com_graphics.c の 750 行目に定義があります。
◆ com_graph_fillrect
|
static |
初期値:
= {
.name = "fillrect",
.command = fillrect,
.usage_str = "<x> <y> <xe> <ye>",
.manual_str = "Draw fill rectangle"
}
塗りつぶした矩形を描画する
com_graphics.c の 305 行目に定義があります。
◆ com_graph_fontpreview
|
static |
初期値:
= {
.name = "fontpreview",
.command = fontpreview,
.usage_str = "[<x> <y>]",
.manual_str = "Draw font preview"
}
指定フォントの半角文字をプレビュー描画する
com_graphics.c の 620 行目に定義があります。
◆ com_graph_forecolor
|
static |
初期値:
= {
.name = "forecolor",
.command = forecolor,
.usage_str = "<r(0-255)> <g(0-255)> <b(0-255)>",
.manual_str = "Set fore color"
}
フォアカラーを設定する
com_graphics.c の 122 行目に定義があります。
◆ com_graph_hline
|
static |
初期値:
= {
.name = "hline",
.command = hline,
.usage_str = "<x> <y> <w>",
.manual_str = "Draw horizontal line"
}
水平線を描画する
com_graphics.c の 222 行目に定義があります。
◆ com_graph_jpeg
|
static |
初期値:
= {
.name = "jpeg",
.command = jpeg,
.usage_str = "<file_name> [<x> <y>]",
.manual_str = "Draw JPEG file"
}
JPEGファイルを描画する
com_graphics.c の 816 行目に定義があります。
◆ com_graph_line
|
static |
初期値:
= {
.name = "line",
.command = drawline,
.usage_str = "<x> <y> <xe> <ye>",
.manual_str = "Set line"
}
直線を描画する
com_graphics.c の 441 行目に定義があります。
◆ com_graph_point
|
static |
初期値:
= {
.name = "point",
.command = point,
.usage_str = "<x> <y>",
.manual_str = "Draw point"
}
点を描画する
com_graphics.c の 197 行目に定義があります。
◆ com_graph_proportional
|
static |
初期値:
= {
.name = "proport",
.command = proportional,
.usage_str = "<0:FIXED | 1:PROPORT>",
.manual_str = "Set font draw mode"
}
フォントの描画モード(固定幅/プロポーショナル)を設定する
com_graphics.c の 515 行目に定義があります。
◆ com_graph_rect
|
static |
初期値:
= {
.name = "rect",
.command = drawrect,
.usage_str = "<x> <y> <xe> <ye>",
.manual_str = "Draw rectangle"
}
矩形を描画する
com_graphics.c の 272 行目に定義があります。
◆ com_graph_roundfillrect
|
static |
初期値:
= {
.name = "roundfrect",
.command = roundfillrect,
.usage_str = "<x> <y> <xe> <ye> <r>",
.manual_str = "Draw round fill rectangle"
}
角の丸い塗りつぶした矩形を描画する
com_graphics.c の 371 行目に定義があります。
◆ com_graph_roundrect
|
static |
初期値:
= {
.name = "roundrect",
.command = roundrect,
.usage_str = "<x> <y> <xe> <ye> <r>",
.manual_str = "Draw round rectangle"
}
角の丸い矩形を描画する
com_graphics.c の 337 行目に定義があります。
◆ com_graph_scrollv
|
static |
初期値:
= {
.name = "scrollv",
.command = scrollv,
.usage_str = "<x> <y> <xe> <ye> <v>",
.manual_str = "Scroll the area virtically"
}
縦方向に矩形領域をスクロースする
com_graphics.c の 776 行目に定義があります。
◆ com_graph_sector
|
static |
初期値:
= {
.name = "sector",
.command = sector,
.usage_str = "<x> <y> <er> <ir> <q>",
.manual_str = "Draw sector"
}
扇を描画する
com_graphics.c の 1035 行目に定義があります。
◆ com_graph_setfont
|
static |
初期値:
= {
.name = "setfont",
.command = setfont,
.usage_str = "<font_name>",
.manual_str = "Set font"
}
描画するフォントを設定する
com_graphics.c の 476 行目に定義があります。
◆ com_graph_vertex4
|
static |
初期値:
= {
.name = "vertex4",
.command = vertex4_region,
.usage_str = "<x0> <y0> <x1> <y1> <x2> <y2> <x3> <y3>",
.manual_str = "Draw 4 vertex porigon"
}
4頂点ポリゴンを描画する
com_graphics.c の 959 行目に定義があります。
◆ com_graph_vline
|
static |
初期値:
= {
.name = "vline",
.command = vline,
.usage_str = "<x> <y> <h>",
.manual_str = "Draw virtical line"
}
垂直線を描画する
com_graphics.c の 247 行目に定義があります。
◆ com_graphics
| const struct st_shell_command com_graphics |
初期値:
= {
.name = "graph",
.manual_str = "Graphics operation commands",
.sublist = com_grap_list
}
グラフィックス描画
com_graphics.c の 1135 行目に定義があります。
