gpio_button.c ファイル

STM32F411 Nucreo 簡易キードライバ [詳解]

#include "interrupt.h"
#include "device.h"
#include "sysevent.h"
#include "key.h"
#include "tkprintf.h"
#include "timer.h"
#include "stm32f4xx_hal.h"
#include "dkprintf.h"

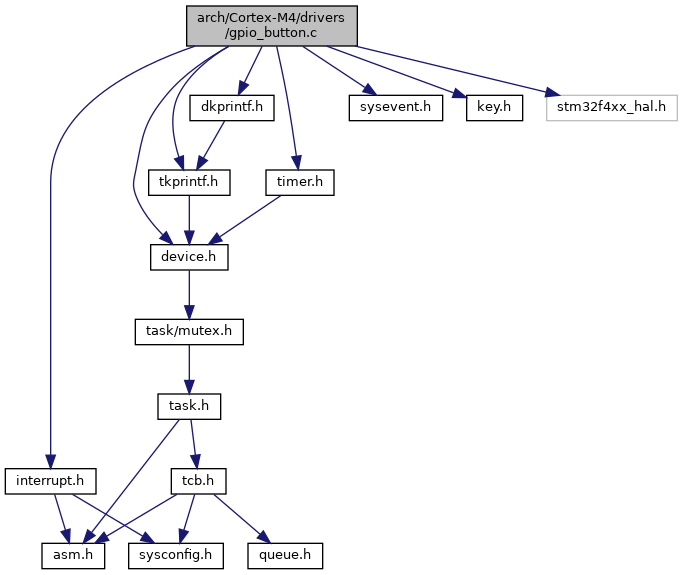

gpio_button.c の依存先関係図:

[ソースコード]

マクロ定義
#define	SCANINTTIME   20
	スキャン間隔(20ms)
#define	KEYLINEBITS   4

関数
static void	MX_GPIO_Init (void)
static void	init_gpio (void)
static unsigned short	scan_gpio (void)
static void	scan_key (void *sp)
static void	key_timer (void *sp, unsigned long long stime)
static int	gpio_button_register (struct st_device *dev, char *param)

変数
static unsigned short	key_stat
static const unsigned char	key_map [KEYLINEBITS]
const struct st_device	gpio_button_device

詳解

STM32F411 Nucreo 簡易キードライバ

日付

2015.09.22

著者

Takashi SHUDO

覚え書き

PC4 KEY3 PC5 KEY2 PB2 KEY1 PB12 KEY0

gpio_button.c に定義があります。

変数詳解

gpio_button_device

const struct st_device gpio_button_device

初期値:

= {
        .name           = DEF_DEV_NAME_INPUT,
        .explan         = "STM32F4 GPIO Button",
        .register_dev   = gpio_button_register,
}

gpio_button.c の 209 行目に定義があります。

key_map

const unsigned char key_map[KEYLINEBITS]

static

初期値:

= {
        KEY_GB_UP,
        KEY_GB_ENTER,
        KEY_GB_DOWN,
        KEY_GB_ESC,
}

gpio_button.c の 35 行目に定義があります。
