グラフィックライブラリ [詳解]

#include "sysconfig.h"
#include "device.h"

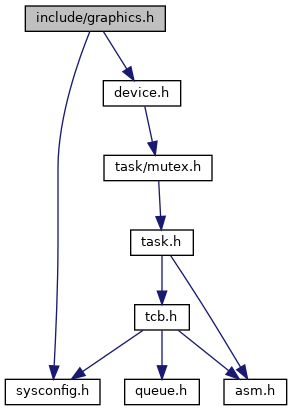

graphics.h の依存先関係図:

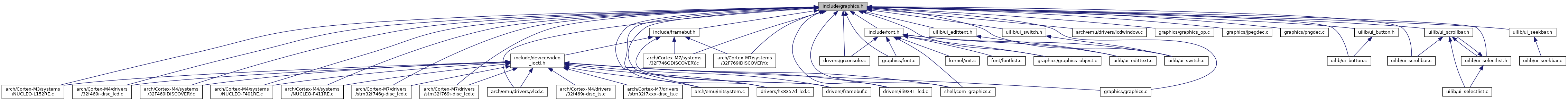

被依存関係図:

データ構造
struct	st_rect
	矩形 [詳解]

struct	st_position
	位置 [詳解]

struct	st_surface
	面 [詳解]

struct	st_box
	長(正)方形 [詳解]

struct	st_bitmap
	ビットマップグラフィックデータ [詳解]

struct	st_graphics_context
	[TODO] 複数グラフィックデバイスに対応したい [詳解]

マクロ定義
#define	MAX_FRAMEBUF 2
	最大フレームバッファ数 [詳解]

#define	RGB16(r, g, b) (unsigned int)(((b) >> 3) \| (((g) >> 2) << 5) \| (((r) >> 3) << 11))

#define	RGB24(r, g, b) (unsigned int)((b) \| ((g) << 8) \| ((r) << 16))

#define	RGB24_TO_R(c) (unsigned char)(((c) >> 16) & 0xff)

#define	RGB24_TO_G(c) (unsigned char)(((c) >> 8) & 0xff)

#define	RGB24_TO_B(c) (unsigned char)(((c) >> 0) & 0xff)

#define	RGB32(r, g, b) (unsigned int)(0xff000000 \| (b) \| ((g) << 8) \| ((r) << 16))

#define	RGB32_TO_R(c) (unsigned char)(((c) >> 16) & 0xff)

#define	RGB32_TO_G(c) (unsigned char)(((c) >> 8) & 0xff)

#define	RGB32_TO_B(c) (unsigned char)(((c) >> 0) & 0xff)

#define	RGB RGB16

#define	GRP_DRAWMODE_NORMAL 0
	Draw the foreground with fore color. Draw the background with back color.

#define	GRP_DRAWMODE_REVERSE 1
	Draw the foreground with back color. Draw the background with fore color.

#define	GRP_DRAWMODE_FOREONLY 2
	Draw the foreground with back color. No draw the background.

型定義
typedef unsigned short	PIXEL_DATA
	$gsc グラフィックデバイスは24ビットカラー [詳解]

関数
int	register_graphics_dev (struct st_device *dev)
	グラフィックライブラリにデバイスを登録する [詳解]

int	init_graphics (char *devname)
	グラフィックスライブラリを初期化する [詳解]

int	get_frame_num (void)
	フレームバッファ数を取得する [詳解]

int	set_display_frame (int fnum)
	表示するフレームバッファ番号を設定する [詳解]

int	get_display_frame (void)
	表示しているフレームバッファ番号を取得する [詳解]

int	set_draw_frame (int fnum)
	描画するフレームバッファ番号を設定する [詳解]

int	get_draw_frame (void)
	描画するフレームバッファ番号を取得する [詳解]

void	get_screen_info (short width, short height)
	スクリーンのサイズ情報を取得する [詳解]

void	clear_screen (void)
	画面を全て0で描画する

void	set_forecolor (unsigned int color)
	描画の色を設定する [詳解]

unsigned int	get_forecolor (void)
	描画の色を取得する [詳解]

void	set_backcolor (unsigned int color)
	描画の背景色を設定する [詳解]

unsigned int	get_backcolor (void)
	描画の背景色を取得する [詳解]

void	set_draw_mode (unsigned char mode)
	描画モードを設定する [詳解]

unsigned char	get_draw_mode (void)
	描画モードを取得する [詳解]

void	and_rect (struct st_rect a, struct st_rect s1, struct st_rect *s2)
	２つの矩形のアンドを求める [詳解]

short	empty_rect (struct st_rect *r)
	矩形が0か調べる [詳解]

void	correct_rect (struct st_rect *rect)
	矩形を修正する [詳解]

void	clear_clip_rect (void)
	クリッピングエリアを無効にする

void	set_clip_rect (struct st_rect *rect)
	クリッピングエリアを矩形で指定する [詳解]

void	set_clip_box (struct st_box *box)
	クリッピングエリアを四角形で指定する [詳解]

void	get_clip_rect (struct st_rect *rect)
	クリッピングエリアを矩形で取得する [詳解]

void	draw_point (short x, short y)
	点を描画する [詳解]

void	draw_h_line (short x, short y, short width)
	水平線を描画する [詳解]

void	draw_v_line (short x, short y, short height)
	垂直線を描画する [詳解]

void	draw_line (short x, short y, short xe, short ye)
	直線を描画する [詳解]

void	draw_rect (struct st_rect *rect)
	矩形を描画する [詳解]

void	draw_fill_rect (struct st_rect *rect)
	塗りつぶした矩形を描画する [詳解]

void	draw_bitdata (short px, short py, short width, short height, unsigned char *data, short dw)
	ビットデータを描画する [詳解]

void	draw_enlarged_bitdata (short px, short py, short width, short height, unsigned char *data, short dw, int rate)
	拡大したビットデータを描画する [詳解]

void	draw_bitmap (short px, short py, struct st_bitmap *bitmap)
	ビットマップデータを描画する [詳解]

void	draw_enlarged_bitmap (short px, short py, struct st_bitmap *bitmap, int rate)
	拡大したビットマップデータを描画する [詳解]

void	draw_circle (short x0, short y0, short r)
	円を描画する [詳解]

void	draw_fill_circle (short x0, short y0, short r)
	塗りつぶした円を描画する [詳解]

void	draw_ellipse (short xc, short yc, short rx, short ry)
	楕円を描画する [詳解]

void	draw_fill_ellipse (short xc, short yc, short rx, short ry)
	塗りつぶした楕円を描画する [詳解]

void	draw_box (struct st_box *box)
	四角を描画する [詳解]

void	draw_round_box (struct st_box *box, short r)
	角の丸い四角を描画する [詳解]

void	draw_fill_box (struct st_box *box)
	塗りつぶした四角を描画する [詳解]

void	draw_round_fill_box (struct st_box *box, short r)
	塗りつぶした角の丸い四角を描画する [詳解]

void	draw_vertex4_region (short x0, short y0, short x1, short y1, short x2, short y2, short x3, short y3)
	塗りつぶした4頂点の領域を描画する [詳解]

void	draw_round_rect (struct st_rect *rect, short r)
	角の丸い矩形を描画する [詳解]

void	draw_round_fill_rect (struct st_rect *rect, short r)
	角の丸い塗りつぶした矩形を描画する [詳解]

void	draw_quarter_circle (short x0, short y0, short r, char q)
	1/4の円を描画する [詳解]

void	draw_sector (short x, short y, short er, short ir, char q)
	扇形を描画する [詳解]

int	is_point_in_rect (short x, short y, struct st_rect *rect)
	座標が矩形の内部か調べる [詳解]

int	is_point_in_box (short x, short y, struct st_box *box)
	座標が四角の内部か調べる [詳解]

void	box2rect (struct st_rect rect, struct st_box box)
	box -> rect 変換 [詳解]

void	draw_image (short px, short py, short width, short height, void *image, short dw)
	イメージデータを描画する [詳解]

void	scroll_rect_v (struct st_rect *rect, short pixcel)
	矩形範囲を縦方向にスクロールする [詳解]

void	resize_image (void dst_image, short dwidth, short dheight, void src_image, short swidth, short sheight)
	イメージデータのサイズを変更する [詳解]

詳解

グラフィックライブラリ

日付: 2007.03.20

著者: Takashi SHUDO

graphics.h に定義があります。

マクロ定義詳解

◆ MAX_FRAMEBUF

#define MAX_FRAMEBUF 2

最大フレームバッファ数

$gsc グラフィックデバイスは16ビットカラー

graphics.h の 14 行目に定義があります。

型定義詳解

◆ PIXEL_DATA

typedef unsigned short PIXEL_DATA

$gsc グラフィックデバイスは24ビットカラー

$gsc グラフィックデバイスは32ビットカラー

graphics.h の 17 行目に定義があります。

関数詳解

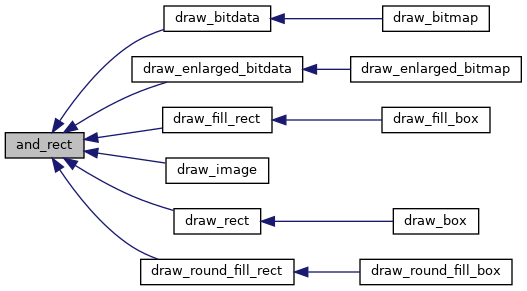

◆ and_rect()

void and_rect	(	struct st_rect *	a,
		struct st_rect *	s1,
		struct st_rect *	s2
	)

２つの矩形のアンドを求める

引数

[out]	a	２つの矩形のアンド矩形
[in]	s1	矩形1
[in]	s2	矩形2

graphics_op.c の 24 行目に定義があります。

参照先 st_rect::bottom, st_rect::left, st_rect::right, st_rect::top.

参照元 draw_bitdata(), draw_enlarged_bitdata(), draw_fill_rect(), draw_image(), draw_rect(), draw_round_fill_rect().

被呼び出し関係図:

◆ box2rect()

void box2rect	(	struct st_rect *	rect,
		struct st_box *	box
	)

box -> rect 変換

引数

[out]	rect	矩形
[in]	box	四角

graphics_op.c の 162 行目に定義があります。

参照先 st_rect::bottom, st_surface::height, st_rect::left, st_box::pos, st_rect::right, st_box::sur, st_rect::top, st_surface::width, st_position::x, st_position::y.

参照元 draw_box(), draw_fill_box(), draw_round_box(), draw_round_fill_box(), set_clip_box().

被呼び出し関係図:

◆ correct_rect()

void correct_rect ( struct st_rect * rect )

矩形を修正する

引数

[in,out] rect 矩形

graphics_op.c の 88 行目に定義があります。

参照先 st_rect::bottom, st_rect::left, st_rect::right, st_rect::top.

◆ draw_bitdata()

void draw_bitdata	(	short	px,
		short	py,
		short	width,
		short	height,
		unsigned char *	data,
		short	dw
	)

ビットデータを描画する

引数

[in]	px	描画開始X座標
[in]	py	描画開始Y座標
[in]	width	描画幅
[in]	height	描画高さ
[in]	data	ビットデータポインタ
[in]	dw	ビットデータ幅

graphics.c の 1041 行目に定義があります。

参照先 and_rect(), st_rect::bottom, st_rect::left, st_rect::right, st_rect::top.

参照元 draw_bitmap().

呼び出し関係図:

被呼び出し関係図:

◆ draw_bitmap()

void draw_bitmap	(	short	px,
		short	py,
		struct st_bitmap *	bitmap
	)

ビットマップデータを描画する

引数

[in]	px	描画X座標
[in]	py	描画Y座標
[in]	bitmap	ビットマップデータ

graphics.c の 1146 行目に定義があります。

参照先 st_bitmap::data, draw_bitdata(), st_bitmap::height, st_bitmap::width.

呼び出し関係図:

◆ draw_box()

void draw_box ( struct st_box * box )

四角を描画する

引数

[in] box 四角

graphics.c の 1391 行目に定義があります。

参照先 box2rect(), draw_rect().

呼び出し関係図:

◆ draw_circle()

void draw_circle	(	short	x0,
		short	y0,
		short	r
	)

円を描画する

引数

[in]	x0	円の中心X座標
[in]	y0	円の中心Y座標
[in]	r	円の半径

graphics.c の 1173 行目に定義があります。

参照先 draw_point().

呼び出し関係図:

◆ draw_ellipse()

void draw_ellipse	(	short	xc,
		short	yc,
		short	rx,
		short	ry
	)

楕円を描画する

引数

[in]	xc	楕円の中心X座標
[in]	yc	楕円の中心Y座標
[in]	rx	縦の半径
[in]	ry	横の半径

graphics.c の 1283 行目に定義があります。

参照先 draw_point().

呼び出し関係図:

◆ draw_enlarged_bitdata()

void draw_enlarged_bitdata	(	short	px,
		short	py,
		short	width,
		short	height,
		unsigned char *	data,
		short	dw,
		int	rate
	)

拡大したビットデータを描画する

引数

[in]	px	描画開始X座標
[in]	py	描画開始Y座標
[in]	width	描画幅
[in]	height	描画高さ
[in]	data	ビットデータポインタ
[in]	dw	ビットデータ幅
[in]	rate	拡大率

graphics.c の 1086 行目に定義があります。

参照先 and_rect(), st_rect::bottom, st_rect::left, st_rect::right, st_rect::top.

参照元 draw_enlarged_bitmap().

呼び出し関係図:

被呼び出し関係図:

◆ draw_enlarged_bitmap()

void draw_enlarged_bitmap	(	short	px,
		short	py,
		struct st_bitmap *	bitmap,
		int	rate
	)

拡大したビットマップデータを描画する

引数

[in]	px	描画X座標
[in]	py	描画Y座標
[in]	bitmap	ビットマップデータ
[in]	rate	拡大率

graphics.c の 1160 行目に定義があります。

参照先 st_bitmap::data, draw_enlarged_bitdata(), st_bitmap::height, st_bitmap::width.

呼び出し関係図:

◆ draw_fill_box()

void draw_fill_box ( struct st_box * box )

塗りつぶした四角を描画する

引数

[in] box 四角

graphics.c の 1435 行目に定義があります。

参照先 box2rect(), draw_fill_rect().

呼び出し関係図:

◆ draw_fill_circle()

void draw_fill_circle	(	short	x0,
		short	y0,
		short	r
	)

塗りつぶした円を描画する

引数

[in]	x0	円の中心X座標
[in]	y0	円の中心Y座標
[in]	r	円の半径

graphics.c の 1253 行目に定義があります。

参照先 draw_h_line().

呼び出し関係図:

◆ draw_fill_ellipse()

void draw_fill_ellipse	(	short	xc,
		short	yc,
		short	rx,
		short	ry
	)

塗りつぶした楕円を描画する

引数

[in]	xc	楕円の中心X座標
[in]	yc	楕円の中心Y座標
[in]	rx	縦の半径
[in]	ry	横の半径

graphics.c の 1335 行目に定義があります。

参照先 draw_h_line(), IOCMD_VIDEO_SCROLL, ioctl_device().

呼び出し関係図:

◆ draw_fill_rect()

void draw_fill_rect ( struct st_rect * rect )

塗りつぶした矩形を描画する

引数

[in] rect 矩形

graphics.c の 821 行目に定義があります。

参照先 and_rect().

参照元 draw_fill_box().

呼び出し関係図:

被呼び出し関係図:

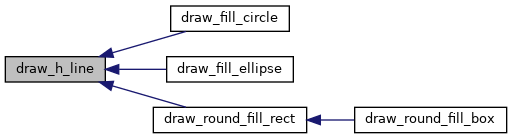

◆ draw_h_line()

void draw_h_line	(	short	x,
		short	y,
		short	width
	)

水平線を描画する

引数

[in]	x	水平線のX座標
[in]	y	水平線上のY座標
[in]	width	水平線の長さ

graphics.c の 477 行目に定義があります。

参照元 draw_fill_circle(), draw_fill_ellipse(), draw_round_fill_rect().

被呼び出し関係図:

◆ draw_image()

void draw_image	(	short	px,
		short	py,
		short	width,
		short	height,
		void *	image,
		short	dw
	)

イメージデータを描画する

引数

[in]	px	描画X座標
[in]	py	描画Y座標
[in]	width	描画幅
[in]	height	描画高さ
[in]	image	イメージデータポインタ
[in]	dw	イメージデータ幅

graphics.c の 1840 行目に定義があります。

参照先 and_rect(), st_rect::bottom, st_rect::left, st_rect::right, st_rect::top.

呼び出し関係図:

◆ draw_line()

void draw_line	(	short	x,
		short	y,
		short	xe,
		short	ye
	)

直線を描画する

引数

[in]	x	直線描画開始X座標
[in]	y	直線描画開始Y座標
[in]	xe	直線描画終了X座標
[in]	ye	直線描画終了Y座標

graphics.c の 664 行目に定義があります。

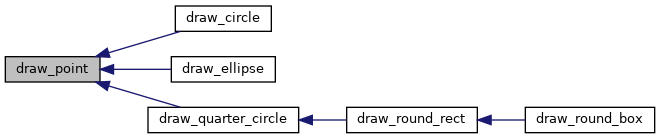

◆ draw_point()

void draw_point	(	short	x,
		short	y
	)

点を描画する

引数

[in]	x	点のX座標
[in]	y	点のY座標

graphics.c の 447 行目に定義があります。

参照元 draw_circle(), draw_ellipse(), draw_quarter_circle().

被呼び出し関係図:

◆ draw_quarter_circle()

void draw_quarter_circle	(	short	x0,
		short	y0,
		short	r,
		char	q
	)

1/4の円を描画する

引数

[in]	x0	円の中心X座標
[in]	y0	円の中心Y座標
[in]	r	円の半径
[in]	q	象限(0:第1象限〜 3:4象限)

graphics.c の 1207 行目に定義があります。

参照先 draw_point().

参照元 draw_round_rect().

呼び出し関係図:

被呼び出し関係図:

◆ draw_rect()

void draw_rect ( struct st_rect * rect )

矩形を描画する

引数

[in] rect 矩形

graphics.c の 694 行目に定義があります。

参照先 and_rect().

参照元 draw_box().

呼び出し関係図:

被呼び出し関係図:

◆ draw_round_box()

void draw_round_box	(	struct st_box *	box,
		short	r
	)

角の丸い四角を描画する

引数

[in]	box	四角
[in]	r	角丸の半径

graphics.c の 1406 行目に定義があります。

参照先 box2rect(), draw_round_rect().

呼び出し関係図:

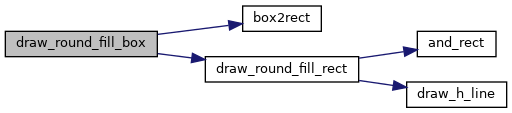

◆ draw_round_fill_box()

void draw_round_fill_box	(	struct st_box *	box,
		short	r
	)

塗りつぶした角の丸い四角を描画する

引数

[in]	box	四角
[in]	r	角丸の半径

graphics.c の 1421 行目に定義があります。

参照先 box2rect(), draw_round_fill_rect().

呼び出し関係図:

◆ draw_round_fill_rect()

void draw_round_fill_rect	(	struct st_rect *	rect,
		short	r
	)

角の丸い塗りつぶした矩形を描画する

引数

[in]	rect	矩形
[in]	r	角丸の半径

graphics.c の 838 行目に定義があります。

参照先 and_rect(), st_rect::bottom, draw_h_line(), st_rect::left, st_rect::right, st_rect::top.

参照元 draw_round_fill_box().

呼び出し関係図:

被呼び出し関係図:

◆ draw_round_rect()

void draw_round_rect	(	struct st_rect *	rect,
		short	r
	)

角の丸い矩形を描画する

引数

[in]	rect	矩形
[in]	r	角丸の半径

graphics.c の 748 行目に定義があります。

参照先 st_rect::bottom, draw_quarter_circle(), st_rect::left, st_rect::right, st_rect::top.

参照元 draw_round_box().

呼び出し関係図:

被呼び出し関係図:

◆ draw_sector()

void draw_sector	(	short	x,
		short	y,
		short	er,
		short	ir,
		char	q
	)

扇形を描画する

引数

[in]	x	中心のX座標
[in]	y	中心のY座標
[in]	er	外径
[in]	ir	内径
[in]	q	象限(0:第1象限〜 3:4象限)

graphics.c の 1732 行目に定義があります。

◆ draw_v_line()

void draw_v_line	(	short	x,
		short	y,
		short	height
	)

垂直線を描画する

引数

[in]	x	垂直線左のX座標
[in]	y	垂直線のY座標
[in]	height	垂直線の長さ

graphics.c の 511 行目に定義があります。

◆ draw_vertex4_region()

void draw_vertex4_region	(	short	x0,
		short	y0,
		short	x1,
		short	y1,
		short	x2,
		short	y2,
		short	x3,
		short	y3
	)

塗りつぶした4頂点の領域を描画する

引数

[in]	x0	頂点0のX座標
[in]	y0	頂点0のY座標
[in]	x1	頂点1のX座標
[in]	y1	頂点1のY座標
[in]	x2	頂点2のX座標
[in]	y2	頂点2のY座標
[in]	x3	頂点3のX座標
[in]	y3	頂点3のY座標

graphics.c の 1510 行目に定義があります。

◆ empty_rect()

short empty_rect ( struct st_rect * rect )

矩形が0か調べる

引数

rect 矩形

戻り値: =1:矩形は0

graphics_op.c の 70 行目に定義があります。

参照先 st_rect::bottom, st_rect::left, st_rect::right, st_rect::top.

◆ get_backcolor()

unsigned int get_backcolor ( void )

描画の背景色を取得する

戻り値: 背景色

graphics.c の 404 行目に定義があります。

◆ get_clip_rect()

void get_clip_rect ( struct st_rect * rect )

クリッピングエリアを矩形で取得する

引数

[out] rect 取得したクリッピングエリア矩形

graphics.c の 293 行目に定義があります。

◆ get_display_frame()

int get_display_frame ( void )

表示しているフレームバッファ番号を取得する

戻り値: 表示しているフレームバッファ番号

graphics.c の 214 行目に定義があります。

参照先 IOCMD_VIDEO_GETDISPFRAME, ioctl_device().

呼び出し関係図:

◆ get_draw_frame()

int get_draw_frame ( void )

描画するフレームバッファ番号を取得する

戻り値: 描画するフレームバッファ番号

graphics.c の 246 行目に定義があります。

参照先 IOCMD_VIDEO_GETDRAWFRAME, ioctl_device().

呼び出し関係図:

◆ get_draw_mode()

unsigned char get_draw_mode ( void )

描画モードを取得する

戻り値: 描画モード

graphics.c の 426 行目に定義があります。

◆ get_forecolor()

unsigned int get_forecolor ( void )

描画の色を取得する

戻り値: 描画の色

graphics.c の 382 行目に定義があります。

◆ get_frame_num()

int get_frame_num ( void )

フレームバッファ数を取得する

戻り値: フレームバッファ数

graphics.c の 224 行目に定義があります。

◆ get_screen_info()

void get_screen_info	(	short *	width,
		short *	height
	)

スクリーンのサイズ情報を取得する

引数

[out]	width	スクリーン幅ピクセル数
[out]	height	スクリーン高さピクセル数

graphics.c の 329 行目に定義があります。

◆ init_graphics()

int init_graphics ( char * devname )

グラフィックスライブラリを初期化する

引数

[in] devname グラフィックスデバイス名

戻り値: !=0:エラー

graphics.c の 305 行目に定義があります。

参照先 open_device().

呼び出し関係図:

◆ is_point_in_box()

int is_point_in_box	(	short	x,
		short	y,
		struct st_box *	box
	)

座標が四角の内部か調べる

引数

[in]	x	座標X
[in]	y	座標Y
[in]	box	四角

戻り値: =1:座標は四角の中

graphics_op.c の 144 行目に定義があります。

参照先 st_rect::bottom, st_surface::height, is_point_in_rect(), st_rect::left, st_box::pos, st_rect::right, st_box::sur, st_rect::top, st_surface::width, st_position::x, st_position::y.

呼び出し関係図:

◆ is_point_in_rect()

int is_point_in_rect	(	short	x,
		short	y,
		struct st_rect *	rect
	)

座標が矩形の内部か調べる

引数

[in]	x	座標X
[in]	y	座標Y
[in]	rect	矩形

戻り値: =1:座標は矩形の中

graphics_op.c の 114 行目に定義があります。

参照先 st_rect::bottom, st_rect::right.

参照元 is_point_in_box().

被呼び出し関係図:

◆ register_graphics_dev()

int register_graphics_dev ( struct st_device * dev )

グラフィックライブラリにデバイスを登録する

引数

[in] dev グラフィックデバイス

戻り値: !=0:エラー

graphics.c の 148 行目に定義があります。

参照先 st_device::info.

◆ resize_image()

void resize_image	(	void *	dst_image,
		short	dwidth,
		short	dheight,
		void *	src_image,
		short	swidth,
		short	sheight
	)

イメージデータのサイズを変更する

引数

[out]	dst_image	リサイズ後イメージデータ
[in]	dwidth	リサイズ後イメージデータ幅
[in]	dwidth	リサイズ後イメージデータ高さ
[in]	srctimage	リサイズ前イメージデータ
[in]	dwidth	リサイズ前イメージデータ幅
[in]	dwidth	リサイズ前イメージデータ高さ

graphics_op.c の 180 行目に定義があります。

◆ scroll_rect_v()

void scroll_rect_v	(	struct st_rect *	rect,
		short	pixel
	)

矩形範囲を縦方向にスクロールする

引数

[in]	rect	スクロール範囲矩形
[in]	pixel	スクロールドット数

graphics.c の 1882 行目に定義があります。

参照先 st_rect::bottom, st_rect::left, st_rect::right, st_rect::top.

◆ set_backcolor()

void set_backcolor ( unsigned int color )

描画の背景色を設定する

引数

color 背景色

graphics.c の 392 行目に定義があります。

参照元 draw_graph_object().

被呼び出し関係図:

◆ set_clip_box()

void set_clip_box ( struct st_box * box )

クリッピングエリアを四角形で指定する

引数

[in] box クリッピングエリア四角形

graphics.c の 279 行目に定義があります。

参照先 box2rect(), set_clip_rect().

呼び出し関係図:

◆ set_clip_rect()

void set_clip_rect ( struct st_rect * rect )

クリッピングエリアを矩形で指定する

引数

[in] rect クリッピングエリア矩形

graphics.c の 264 行目に定義があります。

参照元 set_clip_box().

被呼び出し関係図:

◆ set_display_frame()

int set_display_frame ( int fnum )

表示するフレームバッファ番号を設定する

引数

[in] fnum 表示するフレームバッファ番号

戻り値: !=0:エラー

graphics.c の 204 行目に定義があります。

参照先 IOCMD_VIDEO_SETDISPFRAME, ioctl_device().

呼び出し関係図:

◆ set_draw_frame()

int set_draw_frame ( int fnum )

描画するフレームバッファ番号を設定する

引数

[in] fnum 描画するフレームバッファ番号

戻り値: !=0:エラー

graphics.c の 236 行目に定義があります。

参照先 IOCMD_VIDEO_SETDRAWFRAME, ioctl_device().

呼び出し関係図:

◆ set_draw_mode()

void set_draw_mode ( unsigned char mode )

描画モードを設定する

引数

[in] mode 描画モード

graphics.c の 414 行目に定義があります。

参照元 draw_graph_object().

被呼び出し関係図:

◆ set_forecolor()

void set_forecolor ( unsigned int color )

描画の色を設定する

引数

[in] color 描画の色

graphics.c の 370 行目に定義があります。

参照元 draw_graph_object().

被呼び出し関係図:

データ構造

マクロ定義

型定義

関数

詳解

マクロ定義詳解

◆ MAX_FRAMEBUF

型定義詳解

◆ PIXEL_DATA

関数詳解

◆ and_rect()

◆ box2rect()

◆ correct_rect()

◆ draw_bitdata()

◆ draw_bitmap()

◆ draw_box()

◆ draw_circle()

◆ draw_ellipse()

◆ draw_enlarged_bitdata()

◆ draw_enlarged_bitmap()

◆ draw_fill_box()

◆ draw_fill_circle()

◆ draw_fill_ellipse()

◆ draw_fill_rect()

◆ draw_h_line()

◆ draw_image()

◆ draw_line()

◆ draw_point()

◆ draw_quarter_circle()

◆ draw_rect()

◆ draw_round_box()

◆ draw_round_fill_box()

◆ draw_round_fill_rect()

◆ draw_round_rect()

◆ draw_sector()

◆ draw_v_line()

◆ draw_vertex4_region()

◆ empty_rect()

◆ get_backcolor()

◆ get_clip_rect()

◆ get_display_frame()

◆ get_draw_frame()

◆ get_draw_mode()

◆ get_forecolor()

◆ get_frame_num()

◆ get_screen_info()

◆ init_graphics()

◆ is_point_in_box()

◆ is_point_in_rect()

◆ register_graphics_dev()

◆ resize_image()

◆ scroll_rect_v()

◆ set_backcolor()

◆ set_clip_box()

◆ set_clip_rect()

◆ set_display_frame()

◆ set_draw_frame()

◆ set_draw_mode()

◆ set_forecolor()
