graphics_object.h ファイル

グラフィックス集合体描画 [詳解]

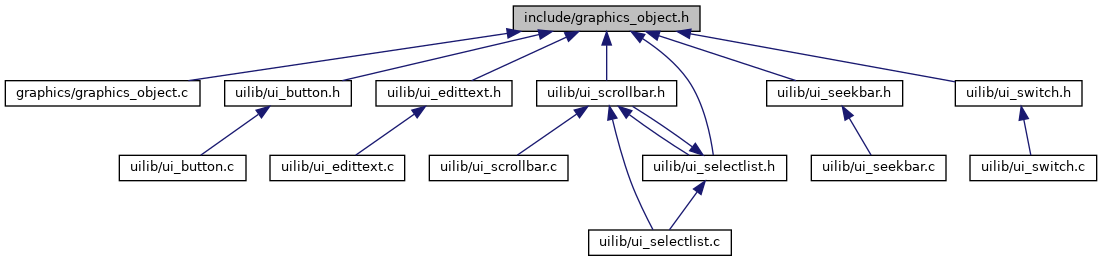

被依存関係図:

[ソースコード]

データ構造
struct	st_graph_object
	グラフィック集合体各要素 [詳解]

マクロ定義
#define	GO_TYPE_OBJECT_END   0
	グラフィックオブジェクト配列終端
#define	GO_TYPE_MODE   1
	描画モード設定
#define	GO_TYPE_FORECOLOR   2
	フォアカラー設定
#define	GO_TYPE_BACKCOLOR   3
	バックカラー設定
#define	GO_TYPE_FONT   10
	フォント設定
#define	GO_TYPE_TEXT   20
	文字列
#define	GO_TYPE_TEXT_IN_BOX   21
	四角形内文字列
#define	GO_TYPE_FILL_CIRCLE   99
	塗りつぶした円
#define	GO_TYPE_BOX   100
	四角
#define	GO_TYPE_ROUND_BOX   101
	角の丸い四角
#define	GO_TYPE_ROUND_FILL_BOX   102
	角の丸い塗りつぶした四角
#define	GO_TYPE_FILL_BOX   103
	塗りつぶした四角
#define	GO_TYPE_VERTEX4   104
	塗りつぶした4頂点の領域
#define	GO_TYPE_SECTOR   105
	扇形

関数
void	set_graph_obj_scale (int numerator, int denominator)
	描画するグラフィックオブジェクトの拡大率を設定する [詳解]
void	draw_graph_object (short x, short y, const struct st_graph_object *gobj)
	グラフィックオブジェクトを描画する [詳解]

詳解

グラフィックス集合体描画

日付

2017.05.04

著者

Takashi SHUDO

graphics_object.h に定義があります。

関数詳解

draw_graph_object()

void draw_graph_object	(	short	x,
		short	y,
		const struct st_graph_object *	gobj
	)

グラフィックオブジェクトを描画する

引数

[in]	x	X座標
[in]	y	Y座標
[in]	gobj	グラフィックオブジェクト

graphics_object.c の 48 行目に定義があります。

参照先 st_graph_object::arg, st_graph_object::data, draw_str(), GO_TYPE_BACKCOLOR, GO_TYPE_FONT, GO_TYPE_FORECOLOR, GO_TYPE_MODE, GO_TYPE_OBJECT_END, GO_TYPE_TEXT, set_backcolor(), set_draw_mode(), set_font_by_name(), set_forecolor(), st_graph_object::type.

呼び出し関係図:

set_graph_obj_scale()

void set_graph_obj_scale	(	int	numerator,
		int	denominator
	)

描画するグラフィックオブジェクトの拡大率を設定する

引数

[in]	numerator	拡大率分子
[in]	denominator	各倍率分母

graphics_object.c の 27 行目に定義があります。
