i2c_ioctl.h ファイル

I2Cドライバ ioctl 用マクロ定義 [詳解]

#include "device/std_ioctl.h"

i2c_ioctl.h の依存先関係図:

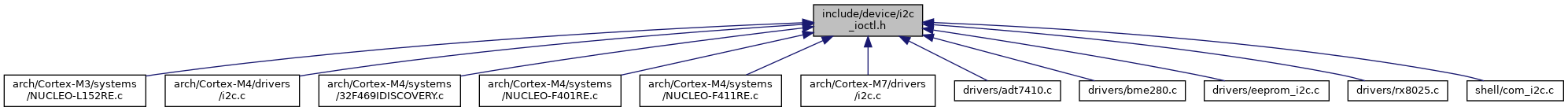

被依存関係図:

[ソースコード]

データ構造
struct	st_i2c_config
	I2Cコンフィグデータ [詳解]

マクロ定義
#define	DEF_DEV_NAME_I2C   "i2c"
	標準I2Cコントローラデバイス名
#define	I2C_ADDR_MODE_7BIT   0
	I2C 7ビットアドレスモード
#define	I2C_ADDR_MODE_11BIT   1
	I2C 11ビットアドレスモード
#define	I2C_MEM_ADDR_SIZE_8BIT   0
	I2Cスレーブデバイスメモリアドレスサイズは8ビット
#define	I2C_MEM_ADDR_SIZE_16BIT   1
	I2Cスレーブデバイスメモリアドレスサイズは16ビット
#define	IOCMD_I2C_SPEED   STDIOCTL(DEV_I2C,0x00)
	com : 通信速度を設定する, arg : 通信速度(bps)
#define	IOCMD_I2C_SLAVE_ADDR7   STDIOCTL(DEV_I2C,0x01)
	Set Save 7bit Address
#define	IOCMD_I2C_ADDRMODE   STDIOCTL(DEV_I2C,0x05)
	0:7bit or 1:11bit address
#define	IOCMD_I2C_MEMADDRSIZE   STDIOCTL(DEV_I2C,0x06)
	Memory Address Size 8bit or 16bit etc
#define	IOCMD_I2C_SETCONFIG   STDIOCTL(DEV_I2C,0x07)
	Device Access configration

詳解

I2Cドライバ ioctl 用マクロ定義

推奨デバイス名 : "i2c"

日付

2015.09.27

著者

Takashi SHUDO

i2c_ioctl.h に定義があります。
