spi_ioctl.h ファイル

SPIドライバ ioctl 用マクロ定義 [詳解]

#include "device/std_ioctl.h"

spi_ioctl.h の依存先関係図:

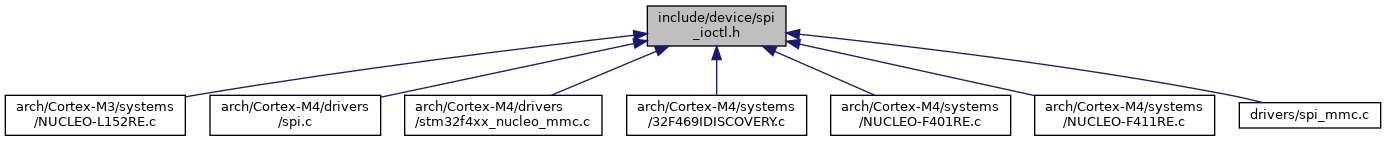

被依存関係図:

[ソースコード]

マクロ定義
#define	DEF_DEV_NAME_SPI   "spi"
	標準SPIマスターコントローラデバイス名
#define	IOCMD_SPI_SPEED   STDIOCTL(DEV_SPI,0x00)
	com : 転送速度を設定する, arg : 転送速度(bps)
#define	IOCMD_SPI_CS0ASSERT   STDIOCTL(DEV_SPI,0x10)
	CS0をアサートしたままにする
#define	IOCMD_SPI_CS0NEGATE   STDIOCTL(DEV_SPI,0x11)
	CS0をネゲートする
#define	IOCMD_SPI_CS1ASSERT   STDIOCTL(DEV_SPI,0x12)
	CS1をアサートしたままにする
#define	IOCMD_SPI_CS1NEGATE   STDIOCTL(DEV_SPI,0x13)
	CS1をネゲートする
#define	IOCMD_SPI_CS2ASSERT   STDIOCTL(DEV_SPI,0x14)
	CS2をアサートしたままにする
#define	IOCMD_SPI_CS2NEGATE   STDIOCTL(DEV_SPI,0x15)
	CS2をネゲートする
#define	IOCMD_SPI_CS3ASSERT   STDIOCTL(DEV_SPI,0x16)
	CS3をアサートしたままにする
#define	IOCMD_SPI_CS3NEGATE   STDIOCTL(DEV_SPI,0x17)
	CS3をネゲートする
#define	IOCMD_SPI_FORCE_UNLOCK   STDIOCTL(DEV_SPI,0x20)
	強制的にアンロック
#define	IOCMD_SPI_WRITE_BYTE   STDIOCTL(DEV_SPI,0x30)
	1バイトデータを書き込む
#define	IOCMD_SPI_WRITE_WORD   STDIOCTL(DEV_SPI,0x31)
	2バイトデータを書き込む
#define	IOCMD_SPI_WRITE_LONG   STDIOCTL(DEV_SPI,0x32)
	4バイトデータを書き込む
#define	IOCMD_SPI_WRITE_CONT_BYTE   STDIOCTL(DEV_SPI,0x40)
	1バイトデータを読み出す
#define	IOCMD_SPI_WRITE_CONT_WORD   STDIOCTL(DEV_SPI,0x41)
	2バイトデータを読み出す
#define	IOCMD_SPI_WRITE_CONT_LONG   STDIOCTL(DEV_SPI,0x42)
	4バイトデータを読み出す

詳解

SPIドライバ ioctl 用マクロ定義

推奨デバイス名 : "spi"

日付

2011.12.24

著者

Takashi SHUDO

spi_ioctl.h に定義があります。
