STM32F769I-Discovery LED ドライバ [詳解]

#include "device.h"
#include "stm32f7xx_hal.h"
#include "stm32f7xx_hal_gpio.h"

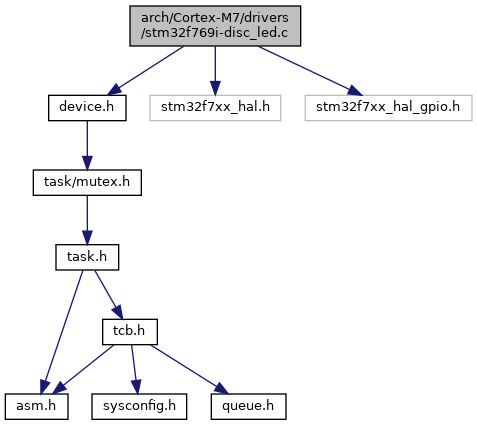

stm32f769i-disc_led.c の依存先関係図:

マクロ定義
#define	GPIO_LED1 (GPIOJ)

#define	GPIO_LED (GPIOJ)

#define	RCC_AHBPeriph_GPIO_LED1 (RCC_AHB1ENR_GPIOJEN)

#define	RCC_AHBPeriph_GPIO_LED (RCC_AHB1ENR_GPIOJEN)

#define	LED_D1 (GPIO_PIN_13)

#define	LED1_IO_HI(x) (((GPIO_LegacyTypeDef *)GPIO_LED1)->BSRR = x)

#define	LED1_IO_LO(x) (((GPIO_LegacyTypeDef *)GPIO_LED1)->BRR = x)

#define	LED_D1_OFF() LED1_IO_LO(LED_D1) /* Active High */

#define	LED_D1_ON() LED1_IO_HI(LED_D1) /* Active High */

#define	LED_OFF(x) LED1_IO_LO(LED_D1) /* Active High */

#define	LED_ON(x) LED1_IO_HI(LED_D1) /* Active High */

#define	GPIO_LED2 (GPIOJ)

#define	RCC_AHBPeriph_GPIO_LED2 (RCC_AHB1ENR_GPIOJEN)

#define	LED_D2 (GPIO_PIN_5)

#define	LED2_IO_HI(x) (((GPIO_LegacyTypeDef *)GPIO_LED2)->BSRR = x)

#define	LED2_IO_LO(x) (((GPIO_LegacyTypeDef *)GPIO_LED2)->BRR = x)

#define	LED_D2_OFF() LED2_IO_LO(LED_D2) /* Active High */

#define	LED_D2_ON() LED2_IO_HI(LED_D2) /* Active High */

#define	GPIO_LED3 (GPIOA)

#define	RCC_AHBPeriph_GPIO_LED3 (RCC_AHB1ENR_GPIOAEN)

#define	LED_D3 (GPIO_PIN_12)

#define	LED3_IO_HI(x) (((GPIO_LegacyTypeDef *)GPIO_LED3)->BSRR = x)

#define	LED3_IO_LO(x) (((GPIO_LegacyTypeDef *)GPIO_LED3)->BRR = x)

#define	LED_D3_OFF() LED3_IO_LO(LED_D3) /* Active High */

#define	LED_D3_ON() LED3_IO_HI(LED_D3) /* Active High */

関数
static void	LED_Configuration (void)

static int	led_register (struct st_device dev, char param)
	LEDドライバの登録 [詳解]

static int	led_getc (struct st_device dev, unsigned char rd)
	LEDの状態を取得する [詳解]

static int	led_putc (struct st_device *dev, unsigned char ch)
	LEDの状態を設定する [詳解]

static int	led_suspend (struct st_device *dev)

static int	led_resume (struct st_device *dev)

変数
static unsigned char	led_stat

const struct st_device	led_device
	LEDドライバ [詳解]

詳解

STM32F769I-Discovery LED ドライバ

日付: 2017.01.07 Takashi SHUDO

stm32f769i-disc_led.c に定義があります。

関数詳解

◆ led_getc()

static int led_getc	(	struct st_device *	dev,
		unsigned char *	rd
	)

static

LEDの状態を取得する

引数

[out] rd LEDデータポインタ

戻り値: !=0:データあり 0:データ無し

stm32f769i-disc_led.c の 104 行目に定義があります。

◆ led_putc()

static int led_putc	(	struct st_device *	dev,
		unsigned char	ch
	)

static

LEDの状態を設定する

引数

[out] ch LEDデータポインタ

戻り値: 1:正常終了,!=0:エラー

stm32f769i-disc_led.c の 118 行目に定義があります。

◆ led_register()

static int led_register	(	struct st_device *	dev,
		char *	param
	)

static

LEDドライバの登録

引数

[in] param 未使用

戻り値: !=0:エラー

stm32f769i-disc_led.c の 88 行目に定義があります。

変数詳解

◆ led_device

const struct st_device led_device

初期値:

= {
        .name           = DEF_DEV_NAME_LED,
        .explan         = "STM32F769I-Discovery LED",
        .register_dev   = led_register,
        .getc           = led_getc,
        .putc           = led_putc,
        .suspend        = led_suspend,
        .resume         = led_resume,
}

LEDドライバ

stm32f769i-disc_led.c の 153 行目に定義があります。

マクロ定義

関数

変数

詳解

関数詳解

◆ led_getc()

◆ led_putc()

◆ led_register()

変数詳解

◆ led_device
