画像表示デバイスドライバ ioctl 用マクロ定義 [詳解]

#include "device/std_ioctl.h"
#include "framebuf.h"

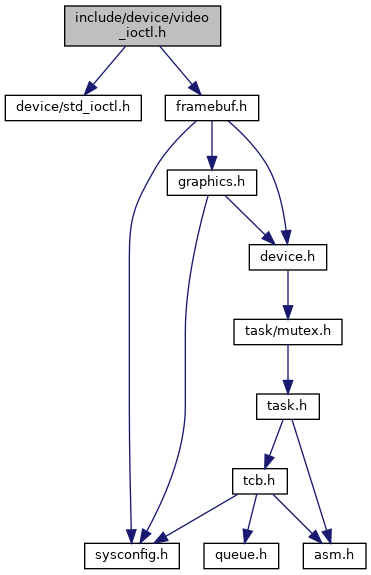

video_ioctl.h の依存先関係図:

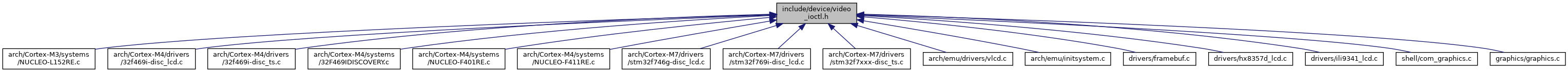

被依存関係図:

データ構造
struct	st_video_info
	画像表示デバイス情報 [詳解]

マクロ定義
#define	DEF_DEV_NAME_VIDEO "video"
	標準ビデオデバイス名

#define	VIDEOTYPE_MONO 0
	モノクロ(2値)フレームバッファ

#define	VIDEOTYPE_CMDDRAW 1
	コマンドによる描画(フレームバッファなし)

#define	VIDEOTYPE_FRAMEBUF 2
	カラーフレームバッファ(描画同期無し)

#define	VCOLORDEP_MONO 0
	モノクロ

#define	VCOLORDEP_8 1
	8ビットカラー

#define	VCOLORDEP_16 2
	16ビットカラー

#define	VCOLORDEP_24 3
	24ビットカラー

#define	VCOLORDEP_32 4
	32ビットカラー

#define	IOCMD_VIDEO_LOCK_DEVICE STDIOCTL(DEV_VIDEO,0x00)
	デバイスをMUTEXロックする

#define	IOCMD_VIDEO_UNLOCK_DEVICE STDIOCTL(DEV_VIDEO,0x01)
	デバイスをMUTEXアンロックする

#define	IOCMD_VIDEO_SETDISPFRAME STDIOCTL(DEV_VIDEO,0x02)
	表示フレーム番号を設定する

#define	IOCMD_VIDEO_GETDISPFRAME STDIOCTL(DEV_VIDEO,0x03)
	表示フレーム番号を取得する

#define	IOCMD_VIDEO_SETDRAWFRAME STDIOCTL(DEV_VIDEO,0x04)
	描画フレーム番号を設定する

#define	IOCMD_VIDEO_GETDRAWFRAME STDIOCTL(DEV_VIDEO,0x05)
	描画フレーム番号を取得する

#define	IOCMD_VIDEO_CLEAR STDIOCTL(DEV_VIDEO,0x20)
	全画面初期化

#define	IOCMD_VIDEO_SCROLL STDIOCTL(DEV_VIDEO,0x22)
	表示位置を変更(スクロール)する

#define	IOCMD_VIDEO_FILL STDIOCTL(DEV_VIDEO,0x24)
	全画面を任意の色に描画する

#define	IOCMD_VIDEO_SETRECT STDIOCTL(DEV_VIDEO,0x25)
	描画データ転送範囲を矩形で設定する

#define	IOCMD_VIDEO_RESETRECT STDIOCTL(DEV_VIDEO,0x26)
	描画データ転送範囲を全表示範囲にする

#define	IOCMD_VIDEO_WRITE_BYTE STDIOCTL(DEV_VIDEO,0x40)
	1バイト表示データを転送する(未使用)

#define	IOCMD_VIDEO_WRITE_WORD STDIOCTL(DEV_VIDEO,0x41)
	2バイト表示データを転送する(未使用)

#define	IOCMD_VIDEO_WRITE_LONG STDIOCTL(DEV_VIDEO,0x42)
	4バイト表示データを転送する(未使用)

#define	IOCMD_VIDEO_NOLOCK_WRITE_WORD STDIOCTL(DEV_VIDEO,0x44)
	2バイト表示データを転送する(MUTEXロックは無視)

#define	IOCMD_VIDEO_SET_FORECOLOR STDIOCTL(DEV_VIDEO,0x60)
	フォアカラーを設定する

#define	IOCMD_VIDEO_SET_BACKCOLOR STDIOCTL(DEV_VIDEO,0x61)
	バックカラーを設定する

#define	IOCMD_VIDEO_REPEAT_DATA STDIOCTL(DEV_VIDEO,0x62)
	指定ドット数分フォアカラーで描画する

#define	IOCMD_VIDEO_DRAW_PIXEL STDIOCTL(DEV_VIDEO,0x63)
	フォアカラーで1ドット描画する

#define	IOCMD_VIDEO_DRAW_BITS STDIOCTL(DEV_VIDEO,0x64)
	ビットパターンを描画する

#define	IOCMD_VIDEO_BCKLIGHT STDIOCTL(DEV_VIDEO,0x70)
	バックライトを制御する(未使用)

詳解

画像表示デバイスドライバ ioctl 用マクロ定義

推奨デバイス名 : "video"

日付: 2017.01.15

著者: Takashi SHUDO

video_ioctl.h に定義があります。
