vio_ioctl.h ファイル
映像関連ドライバIO ioctl 用マクロ定義 [詳解]
#include "device/std_ioctl.h"
vio_ioctl.h の依存先関係図:

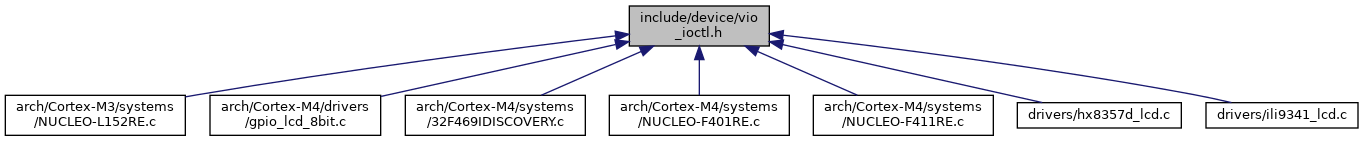

被依存関係図:
マクロ定義 | |
| #define | DEF_DEV_NAME_VIDEOIO "videoio" |
| 標準ビデオIOデバイスドライバ名 | |
| #define | IOCMD_VIO_LOCK_BUS STDIOCTL(DEV_VIDEOIO,0x00) |
| バスをMUTEXロックする | |
| #define | IOCMD_VIO_UNLOCK_BUS STDIOCTL(DEV_VIDEOIO,0x01) |
| バスをMUTEXアンロックする | |
| #define | IOCMD_VIO_SET_RESET STDIOCTL(DEV_VIDEOIO,0x02) |
| デバイスのリセットを設定する | |
| #define | IOCMD_VIO_SET_CS STDIOCTL(DEV_VIDEOIO,0x03) |
| CSを設定する | |
| #define | IOCMD_VIO_WRITE_COMMAND STDIOCTL(DEV_VIDEOIO,0x10) |
| コントローラデバイスにコマンドを書き込む | |
| #define | IOCMD_VIO_WRITE_DATA8 STDIOCTL(DEV_VIDEOIO,0x11) |
| コントローラデバイスに8ビットデータを書き込む | |
| #define | IOCMD_VIO_WRITE_DATA16 STDIOCTL(DEV_VIDEOIO,0x12) |
| コントローラデバイスに16ビットデータを書き込む | |
| #define | IOCMD_VIO_WRITE_DATA24 STDIOCTL(DEV_VIDEOIO,0x13) |
| コントローラデバイスに24ビットデータを書き込む | |
| #define | IOCMD_VIO_WRITE_DATA32 STDIOCTL(DEV_VIDEOIO,0x14) |
| コントローラデバイスに32ビットデータを書き込む | |
| #define | IOCMD_VIO_NOLOCK_WRITE_DATA16 STDIOCTL(DEV_VIDEOIO,0x16) |
| コントローラデバイスに16ビットデータを書き込む(ロックは無視) | |
| #define | IOCMD_VIO_READ_DATA8 STDIOCTL(DEV_VIDEOIO,0x17) |
| コントローラデバイスから8ビットデータを読み出す | |
| #define | IOCMD_VIO_WRITE_REG8 STDIOCTL(DEV_VIDEOIO,0x20) |
| コントローラデバイスのレジスタに8ビットデータを書き込む | |
| #define | IOCMD_VIO_WRITE_REG16 STDIOCTL(DEV_VIDEOIO,0x21) |
| コントローラデバイスのレジスタに16ビットデータを書き込む | |
| #define | IOCMD_VIO_WRITE_REG24 STDIOCTL(DEV_VIDEOIO,0x22) |
| コントローラデバイスのレジスタに24ビットデータを書き込む | |
| #define | IOCMD_VIO_WRITE_REG32 STDIOCTL(DEV_VIDEOIO,0x23) |
| コントローラデバイスのレジスタに32ビットデータを書き込む | |
| #define | IOCMD_VIO_READ_REG8 STDIOCTL(DEV_VIDEOIO,0x30) |
| コントローラデバイスのレジスタより8ビットデータを読み出す | |
| #define | IOCMD_VIO_READ_REG16 STDIOCTL(DEV_VIDEOIO,0x31) |
| コントローラデバイスのレジスタより16ビットデータを読み出す | |
| #define | IOCMD_VIO_READ_REG24 STDIOCTL(DEV_VIDEOIO,0x32) |
| コントローラデバイスのレジスタより24ビットデータを読み出す | |
| #define | IOCMD_VIO_READ_REG32 STDIOCTL(DEV_VIDEOIO,0x33) |
| コントローラデバイスのレジスタより32ビットデータを読み出す | |
| #define | IOCMD_VIO_SET_WRITEDATA0 STDIOCTL(DEV_VIDEOIO,0x40) |
| 描画データ0を設定する | |
| #define | IOCMD_VIO_SET_WRITEDATA1 STDIOCTL(DEV_VIDEOIO,0x41) |
| 描画データ1を設定する | |
| #define | IOCMD_VIO_REPEAT_DATA STDIOCTL(DEV_VIDEOIO,0x42) |
| 描画データ0で指定ドット数描画する | |
| #define | IOCMD_VIO_REPEAT_BITS STDIOCTL(DEV_VIDEOIO,0x43) |
| 指定のビットデータを描画データ0、1で描画する | |
