com_i2c.c ファイル

I2Cコマンド [詳解]

#include "asm.h"
#include "shell.h"
#include "lineedit.h"
#include "console.h"
#include "timer.h"
#include "str.h"
#include "tprintf.h"
#include "device.h"
#include "device/i2c_ioctl.h"

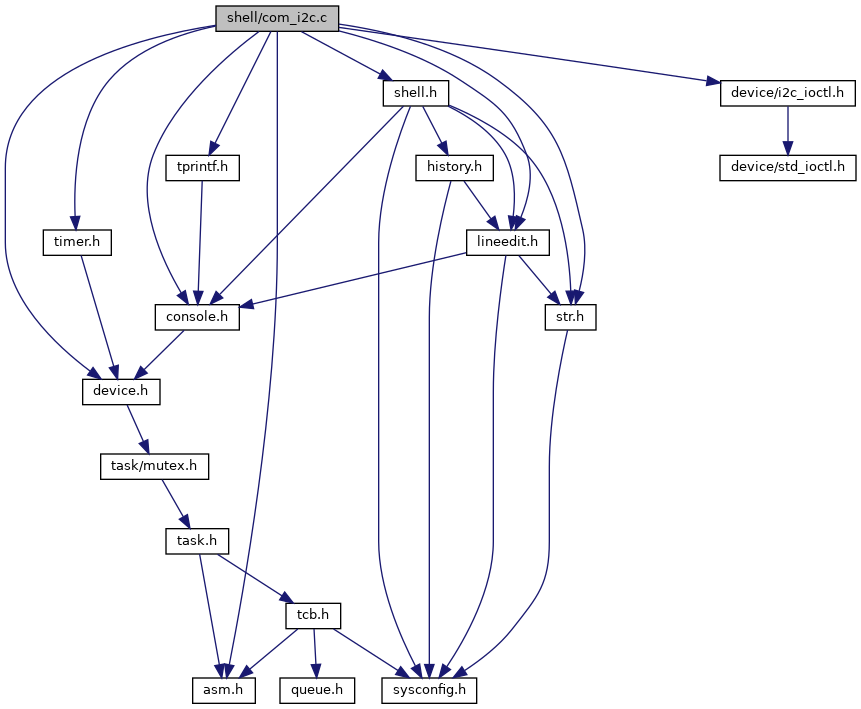

com_i2c.c の依存先関係図:

[ソースコード]

マクロ定義
#define	MAX_I2C_DATA   256

関数
static int	check_devaddr (unsigned int addr)
static int	detect (int argc, uchar *argv[])
static int	dump (int argc, uchar *argv[])
static int	get (int argc, uchar *argv[])
static int	put (int argc, uchar *argv[])

変数
struct st_device *	i2c_dev
static const char	def_dev_name [] = DEF_DEV_NAME_I2C
static char *	dev_name = (char *)def_dev_name
static unsigned char	reg_data [MAX_I2C_DATA]
static const struct st_shell_command	com_i2c_detect
	I2Cデバイスを検出する [詳解]
static const struct st_shell_command	com_i2c_dump
	I2Cデバイスのレジスタをダンプ表示する [詳解]
static const struct st_shell_command	com_i2c_get
	I2Cデバイスのレジスタを1バイト読み出し表示する [詳解]
static const struct st_shell_command	com_i2c_put
	I2Cデバイスのレジスタに1バイト書き込む [詳解]
static const struct st_shell_command *const	com_i2c_list []
const struct st_shell_command	com_i2c
	I2Cデバイス情報取得、制御 [詳解]

詳解

I2Cコマンド

日付

2015.07.20

著者

Takashi SHUDO

i2cコマンド

i2c コマンドには以下のサブコマンドがあります。

サブコマンド	機能	詳細
detect	I2Cデバイスを検出する	com_i2c_detect
dump	I2Cデバイスのレジスタをダンプ表示する	com_i2c_dump
get	I2Cデバイスのレジスタを1バイト読み出し表示する	com_i2c_get
put	I2Cデバイスのレジスタに1バイト書き込む	com_i2c_put

com_i2c.c に定義があります。

変数詳解

com_i2c

const struct st_shell_command com_i2c

初期値:

= {
        .name           = "i2c",
        .manual_str     = "I2C operation commands",
        .sublist        = com_i2c_list
}

I2Cデバイス情報取得、制御

com_i2c.c の 299 行目に定義があります。

com_i2c_detect

const struct st_shell_command com_i2c_detect

static

初期値:

= {
        .name           = "detect",
        .command        = detect,
        .usage_str      = "[i2c_device_name]"
}

I2Cデバイスを検出する

com_i2c.c の 64 行目に定義があります。

com_i2c_dump

const struct st_shell_command com_i2c_dump

static

初期値:

= {
        .name           = "dump",
        .command        = dump,
        .usage_str      = "<device_address>"
}

I2Cデバイスのレジスタをダンプ表示する

com_i2c.c の 121 行目に定義があります。

com_i2c_get

const struct st_shell_command com_i2c_get

static

初期値:

= {
        .name           = "get",
        .command        = get,
        .usage_str      = "<device_addr> <reg_addr> [size]"
}

I2Cデバイスのレジスタを1バイト読み出し表示する

com_i2c.c の 187 行目に定義があります。

com_i2c_list

const struct st_shell_command* const com_i2c_list[]

static

初期値:

= {
        &com_i2c_detect,
        &com_i2c_dump,
        &com_i2c_get,
        &com_i2c_put,
        0
}

com_i2c.c の 291 行目に定義があります。

com_i2c_put

const struct st_shell_command com_i2c_put

static

初期値:

= {
        .name           = "put",
        .command        = put,
        .usage_str      = "<device_addr> <reg_addr> <val>"
}

I2Cデバイスのレジスタに1バイト書き込む

com_i2c.c の 248 行目に定義があります。
