gpio_keyboard.c ファイル

STM32F769I-Dicsovery 簡易キードライバ [詳解]

#include "interrupt.h"
#include "device.h"
#include "sysevent.h"
#include "key.h"
#include "tkprintf.h"
#include "timer.h"
#include "stm32f7xx_hal.h"
#include "dkprintf.h"

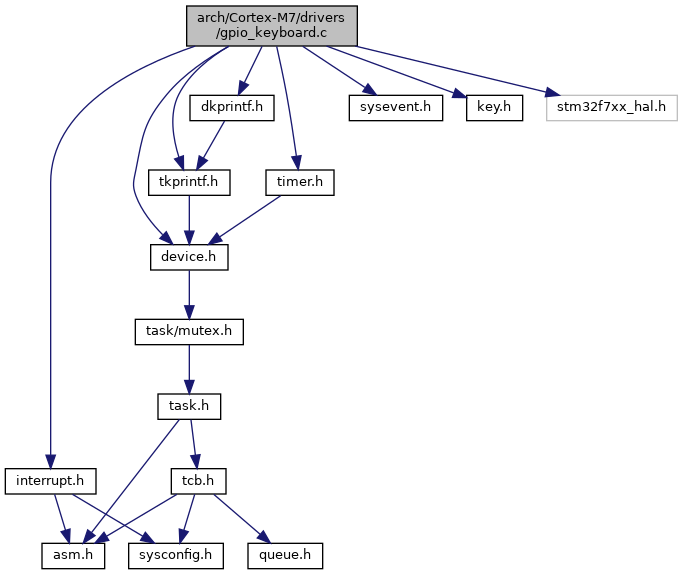

gpio_keyboard.c の依存先関係図:

[ソースコード]

マクロ定義
#define	SCANINTTIME   20
	スキャン間隔(20ms)
#define	KEYLINEBITS   4

関数
static void	MX_GPIO_Init (void)
static void	init_gpio (void)
static unsigned short	scan_gpio (void)
static void	scan_key (void *sp)
static void	key_timer (void *sp, unsigned long long stime)
static int	gpio_keyboard_register (struct st_device *dev, char *param)

変数
static unsigned short	key_stat
static const unsigned char	key_map [KEYLINEBITS]
const struct st_device	gpio_keyboard_device

詳解

STM32F769I-Dicsovery 簡易キードライバ

日付

2017.02.04

著者

Takashi SHUDO

覚え書き

PJ3 KEY3 PF7 KEY2 PC8 KEY1 PJ0 KEY0

gpio_keyboard.c に定義があります。

変数詳解

gpio_keyboard_device

const struct st_device gpio_keyboard_device

初期値:

= {
        .name           = "keyboard",
        .explan         = "STM32F7 GPIO Keyboard x4",
        .register_dev   = gpio_keyboard_register,
}

gpio_keyboard.c の 156 行目に定義があります。

key_map

const unsigned char key_map[KEYLINEBITS]

static

初期値:

= {
        KEY_GB_UP,
        KEY_GB_ENTER,
        KEY_GB_DOWN,
        KEY_GB_ESC,
}

gpio_keyboard.c の 33 行目に定義があります。
